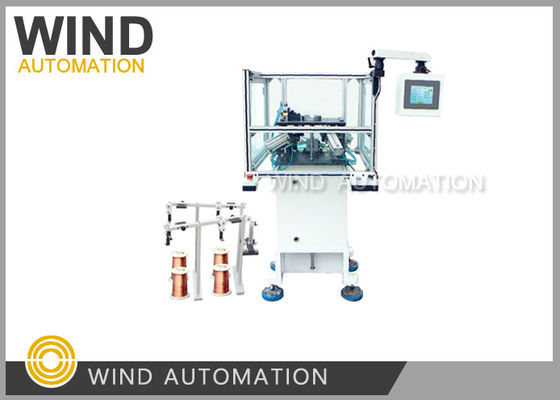

Cztery dyszki Stator Igła Winding Machine dla 4 biegunów Cieniony BLDC Motor
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Warunki: | Nowy | świadectwo: | CE |
|---|---|---|---|
| Stacja robocza: | Pojedyncza stacja | Typ automatyzacji: | całkowicie automatyczny |
| Kolor maszyny: | Biały lub na wymagania klienta | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |
Cztery dyszki Stator Igła Winding Machine dla 4 biegunów Cieniony BLDC Motor
Maszyna do zawijania WIND-1A-TSM nadaje się do 4 biegunowego silnika cienionego do zawijania.
W zależności od sposobu nawijania statora, różne rodzaje maszyn nawijania igły mogą mieć jeden,
dwa, trzy,cztery igły
Dla statora 4 biegunów, zwykle sugerujemy klientowi z 4 igły nawijania maszyny WIND-1A-TSM,
To może uzyskać stator szybki nawet będzie 4 sztuk zaczynając drut i 4 sztuk kończąc drut potrzebny być
połączone,
Igła jest napędzana przez obrotowe urządzenia z przyrządem, które napędzają wrotę zawijającą,
Maszyna WIND-1A-TSM główne części elektryczne takie jak Mitsubishi PLC, Embedded człowiek - maszyna
interfejs, cylinder Airtac itp. posiadają oznakowanie CE,
i eksportowałyśmy do Europy firmy takie jak Francja, Rumunia i tak dalej,
Czy mogę wiedzieć, dlaczego wolisz jedną igłę czy dwie, czy to z powodu drutu mostkowego pokazanego na
Zdjęcie?
Podstawowy typ maszyny WIND-1-TSM z 1 igłą przeznaczona jest do produkcji prototypów statorów o małych
ilość,
Może windę gniazdo jeden po drugim, a może trzeba umieścić most drutu ręcznie, jeśli używasz typu
WIND-1-TSM jako stator izolacyjna pokrywa interfere maszyny miejsce mostek przewodu automatycznie,
Drążki silnika indukcyjnego o zacienionym biegunie składają się z 4 szczelin, które są przecinane przez laminacje.
Mniejszą część słupkowego słupka za pomocą cewki zaciska się.Węzły składają się z:
drut miedzianyTa cewka jest znana jako cewka cieniowa.
Automatyka wiatrowa zapewnia również klientowi dostosowaną obsługę, jeśli stator wykracza poza specyfikację wymienioną.
(1)Specifikacja
| Średnica drutu | 00,08 ~ 1,00 mm |
| Identyfikator statora | 15 ~ 65 mm |
| Długość stosu | 7 ~ 90 mm |
| Skręć nie. | 0~9999 |
| Ruch | Pojazd stopniowy/automatyczny |
| Numer otworu | 4 (na zamówienie) |
| Źródło powietrza | 5 ~ 7 kg/cm3 |
| Władza | 2 kW |
| Zasilanie | AC 220 V, 50/60HZ |
| Waga | 450 kg |
| Wymiar | 1550 x 900 x 1450 mm |
(2)Zastosowanie
Przystosowany do silnika z 4 biegunami z zacienionymi biegunami do obwijania.
(3)Konfiguracja maszyny
Mitsubishi PLC
Ekran dotykowy
butelka AIRTAC
Silnik stopniowy o dużej mocy
System smarowania
4 zestawy systemu automatycznego zaciskania i cięcia drutu
(4)Wzory
Wysokoprężne wywijanie igły
całkowicie programowalna
Wysoki poziom jakości procesu owijania igły
W zależności od specyfikacji klienta.
Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8403
Szybka wymiana narzędzi
|
Aplikacja automatycznej maszyny do owijania igły statora
|
Wkręcenie statoru silnika o czterech biegunach |
|
Dmuchawy 4 sztuk
|
4 bieguny wiatru jednocześnie z prędkością 400 obr./min. Będą 4 druty wpatrujące się i 4 druty końcowe, W przypadku zakrętów nr 750, średnica drutu SWG35, 0,2 mm, Stator o zacienionym biegunie, czas cyklu wynosi 2 minuty
|
|
4 pólki owijania igły statora |
Specjalna maszyna do silnika cienionego o 4 biegunach
owijanie statoru
|
Zalety:
1Wiatr 4 razy na raz, szybko.
2Automatyczne wiązanie, automatyczne cięcie czterech biegów na raz
3.4 zestawy automatycznego zacisku i urządzenia do cięcia drutu, silnik wiatrowy z cieniem wiatru 4 gniazda jednocześnie,
i automatycznie odciąć przewody
który ma cewkę nazywa się cienioną częścią, a druga część słupka nazywana jest częścią bez cieni.
Wzór potrzebny dla producenta maszyny nawijania silnika:
1. Stator stosu próbki każdy 5 sztuk
2. Miedziana przewody przenośnikowe każda 1 rolka
3Rysunek laminacji statora i rysunek nawijania
