Włókna statoru silnika węzłowego: | 12 pol 24 pol 36 pol | Wyjście uzwojenia: | 7 minut na 2 sztuki stojanów (dwie stacje robocze) |
---|---|---|---|
Stacja robocza: | Opcja pojedynczej stacji lub podwójnej stacji | Typ automatyzacji: | Zdaje się na 90% procent |
Maksymalny współczynnik wypełnienia szczelin: | W przypadku nawijania silnika węzłowego najwyższy jest wskaźnik wypełniania przedziałów o 68% | Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

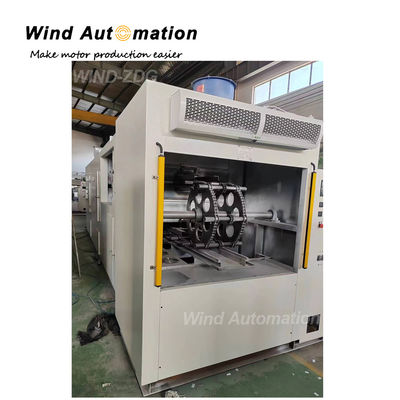

Maszyna do wywijania pojazdów elektrycznych do elektrycznych trójkołowych bez szczotki 36Slots 48Slots 54Slots Hub Motors
Podwójna stacja E-bike PMDC koło silnik owijanie bezszczotkowy węzeł silnik stator owijanie muti cewki owijanie maszyny
Zwinąć 15 sztuk równoległych przewodów do 0,51 mm, z 6,8,10,12,14,15 równoległych przewodów do silników o różnym napięciu, takich jak 24,36,48,62V
Dla 36Slots 48Slots 54Slots Hub Motors
Ten rodzaj maszyny do zawijania igieł jest stosowany do zawijania cewek statorów otwartych, statorów liniowych, zwłaszcza statorów o wąskim szczelinie, ale wysokiej szybkości wypełniania szczelin.2 stacje robocze lub 3 stacje znacznie poprawiają wydajność maszyny i cykl produkcji.
(1) Specyfikacja
Stacja pracy | 2 |
Stator OD | Maks. 400 mm |
Długość stosu | Maksymalnie 100 mm |
Masa statora | Maksymalnie 3 kg |
Zakres przewodów | 00,1-0,8 mm |
Prędkość obwijania | 600 obr./min. |
Władza | 8 kW |
Źródło powietrza | 00,4-0,7 MPa |
Zasilanie | AC 380±10, 50/60HZ |
Wymiar | 1100 x 800 x 2000 mm |
Waga | 900 kg |
(2) Stosowanie
Jest odpowiedni do różnego rodzaju statorów otwartych z wysoką częstotliwością wypełniania szczeliny.
(3) Cechy
Przyjazny interfejs użytkownika
2 stanowiska robocze do wykonywania zawijania synchronicznego
Wysoka wydajność i produkcja
Precyzyjne sterowanie napędem serwo zasilającym drut
Wysoki poziom jakości procesu nawijania
Prędkość bez obciążenia do 600 r/min
Zapewnienie dostosowanej usługi
(4) Stosowanie
Elektryczny rower, elektryczny trójkołowiec, silnik kołowy PMDC, silnik węzłowy,
silnik kołowy,skutery elektryczne,silnik outrunner z przewodami gałęziami
(4) Zalety
Wykręcanie statoru w pełni automatyczne |
Wkręcanie, indeksowanie, zawijanie drutów równoległych z wydajnością
|
Przędów do obróbki włókien muti |
Urządzenie owijanie z ramy napięcia może zapewnić równoległe przewody
owijanie unikać skręcania
|
Specjalny projekt Narzędzia |
Precyzyjne narzędzia zapewniają jakość uzwojenia i mogą być zmieniane
łatwo dla typów statorów
|
Maksymalny przewód |
0.51mm (AWG24)
|
(5) Dane techniczne statora
Stator OD:40-265 mm
Długość rdzenia: 6-75 mm
Liczba automatów: maks. 63
Maksymalna liczba przewodów owijanego jednocześnie: 15 sztuk (zwykle 6,8,10,12,14,15 wiązek przewodów)
Czas cyklu owijania statora: 54 gniazda, 11 sztuk drutu do jednorazowego owijania, włącznie z załadunkiem/rozładunkiem,
7 minut na 2 statory około 130 sztuk na zmianę (8 godzin)
(6) Główne dane
PLC: DELTA
Serwo silnik: MITSUBISHI
Silnik serwo indeksujący: MITSUBISHI
Serwo silnik układu drutu: MITSUBISHI
HMI: DELTA
Przyciski: SCHNEIDER
Pytania i odpowiedzi:
1- Jak nawigacja koła z silnikiem wykonuje indeksowanie: ręcznie czy automatycznie?
Automatyczne indeksowanie przez serwomotor Mitsubishi
2Jak ustawić stator silnika roweru elektrycznego w trakcie procesu uzwojenia?
Z urządzeniem pneumatycznym
3. Jaki zakres średnic drutu miedzianego może obsługiwać twoja maszyna (minimum i maximum)?
To co zrobiła maszyna nawijania cewki muti to 0,51 mm z 6,8,10,12,1415 przewodów równoległych
4Jaki zakres długości układania może obsłużyć wywieracz?
Stator Długość układania 6 do 75 mm
5. Czy można przycisnąć i zgrubić drut miedziany w trakcie lub po nawijaniu?
Głowice zawijania wystają maksymalnie 15 mm z obu stron stosu.
Maszyna nawijania silnika Hub WIND-HMW tylko nawijanie, bez funkcji tłoczenia i kompaktowania,
i gdy maszyna wierci się kompaktowo, głowice zawijania wystają maksymalnie 15 mm z obu stron
Stack może być zapewniony
6Czy maszyna ma jakieś ograniczenia w wymiarze szerokości otwartego otworu?
Tak, 2mm jest całkowicie OK do wiatru w naszej maszynie WIND-HWM
7Ile próbek potrzebujesz, by ustawić maszynę do zawijania w swoich zakładach?
Około 4-5 próbek statora
8. Jaka jest wysokość maszyny na obszarze pracy operatora?
Wysokość 750 mm
9Czy wyprodukowaliście jakąś maszynę do podobnego statora?
Tak, dostarczyliśmy 12 sztuk maszyny do zawijania pracującej w tymProducent silników elektrycznych rowerów
10Jak ustawić proces zmiany liczby obrotów na cewkę?
Proszę ustawić liczbę zakrętów parametr na ekranie dotykowym
11W jaki sposób stator jest mocowany do maszyny w trakcie procesu uzwojenia?
Czy można mieć różne długości i różne kształty wału koła silnika
Stator jest przymocowany do maszyny za pomocą urządzenia penumatycznego podczas uzwojenia,
Jeśli inny kształt silnika, narzędzia można zmienić w ciągu 1 godziny
Jeśli tylko różne długości stosu, mechaniczne regulacje jest łatwe
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
