Cienki drut Automatyczna armatura Maszyna do nawijania cewki silnika prądu stałego AWG 40 do AWG23 Cienki drut miedziany 0,08 mm do 0,55 mm

Automatyczna zwijarka uzwojeń silnika prądu stałego z cienkim drutem AWG 40 do AWG23, cienki drut miedziany 0,08 mm do 0,55 mm

Zastosowanie:

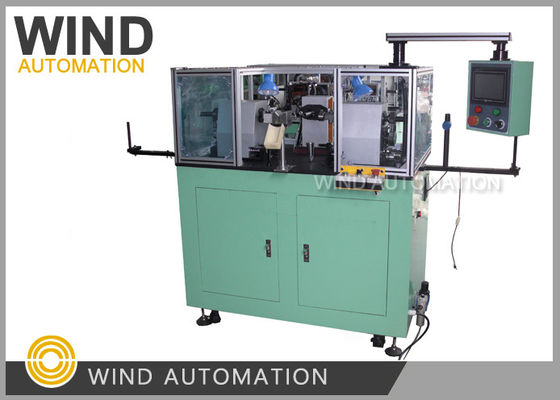

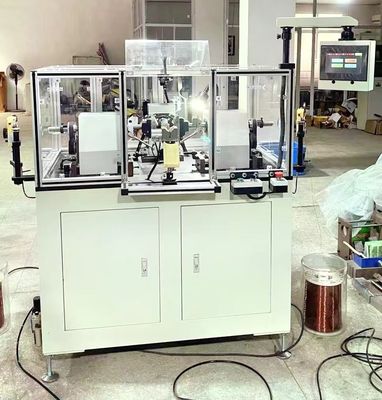

Ta zwijarka uzwojeń wirnika WIND-STR-2 to szybka zwijarka uzwojeń typu "latające koło" do masowej produkcji silników

produkcja komutatorów wirnika typu hakowego, typu ząbkowego, mieszarki, odkurzacze, młotki, elektronarzędzia...

i nadaje się do nawijania drutem o małej średnicy.

Przewagi konkurencyjne:

Niesamowicie szybka

Dane parametrów:

Średnica drutu: 0,08~0,30 mm (mechaniczny napinacz) AWG28 do AWG40

                        0,16~0,55 mm (urządzenie napinające histerezowe) AWG23 do AWG34

Szczeliny nawijania: liczba nieparzysta/parzysta

Średnica komutatora: 8~40 mm

Średnica wirnika: 20~60 mm

Długość pakietu wirnika: 10~60 mm

Prędkość silnika nawijania: 0~3000 obr./min

System sterowania: sterowanie PLC Mitsubishi

Ciśnienie dopływu powietrza: 0,5~0,7 MPa

Napięcie: AC220V 50/60Hz

Waga: 500 kg

Wymiary: 1800 (dł.) x 800 (szer.) x 1500 (wys.) mm

Kod HS: 8479811000

Informacje potrzebne do zapytania o maszynę do nawijania wirników z komutatorem:

1. Rysunek laminatu wirnika/rotora

2. Rysunek montażowy wirnika/rotora

3. Rysunek pakietu wirnika/rotora

4. Rysunek schematu nawijania wirnika/rotora: ze średnicą drutu rotora i liczbą zwojów

5. Rysunek wirnika/komutatora

6. Wymagana wydajność

7. Inne wymagania techniczne

Jeśli to możliwe, najlepiej byłoby przesłać nam próbki.
