Wyposażenie do badań armatury Opór prądu stałego Indukcja izolacja napięcia Hi-Pot rotacja

Tester uzwojeń - rezystancja DC, indukcyjność, impuls, izolacja, Hi-Pot, obroty WIND-ATS

Maszyna do testowania uzwojeń WIND-ATS-300

(1) Pozycje testowe

Ta maszyna do testowania uzwojeń testuje rezystancję międzyżebrową, rezystancję zgrzewania, wytrzymałość dielektryczną (Hi-pot),

rezystancję izolacji i izolację międzyzwojową. Pozycje testowe mogą być wyświetlane w całości na ekranie,

lub można wybrać jedną pozycję i wyświetlić ją indywidualnie.

Tryb ładowania i testowania można przełączać, przesuwając osłonę bezpieczeństwa.

Panel testowy rozpoczyna testowanie po przesunięciu osłony bezpieczeństwa nad stanowiskiem roboczym.

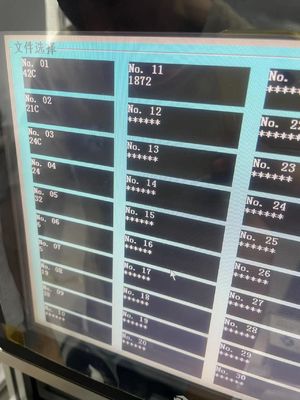

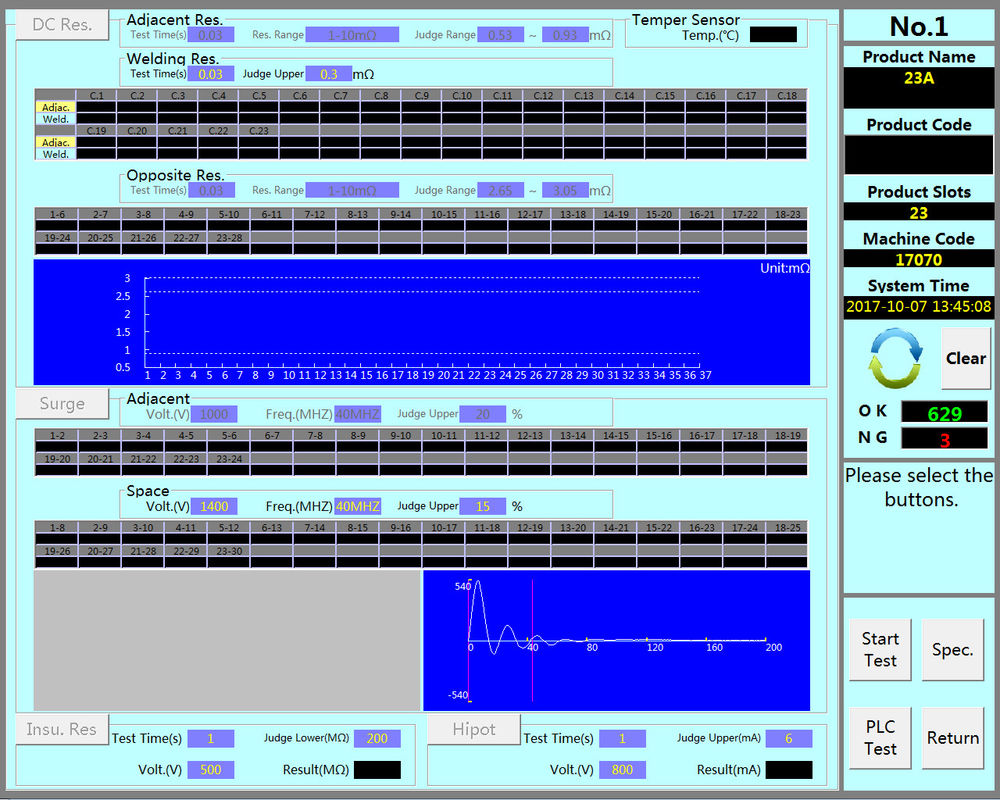

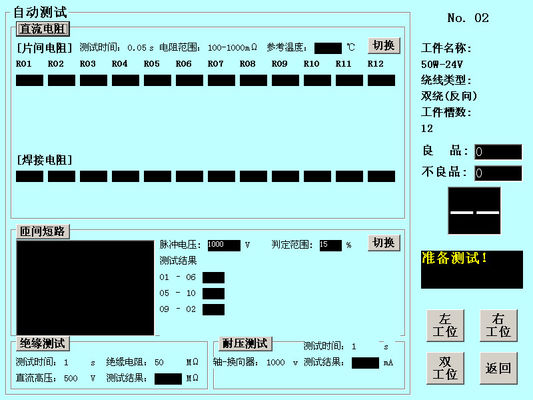

Zawartość ekranu jak na pierwszym zdjęciu (ekran Twojej maszyny będzie w języku angielskim)

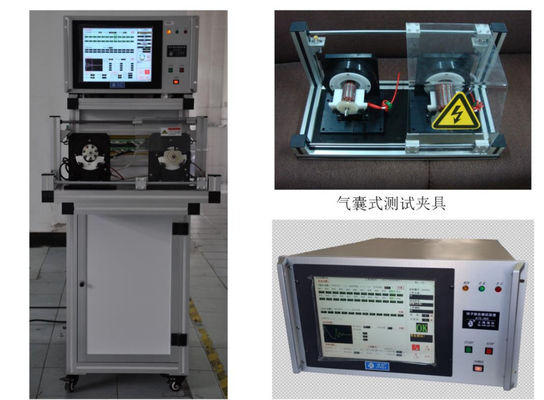

Pozycje testowe podobne do maszyny do testowania uzwojeń rozrusznika WIND-ATS-02, jak poniżej, drugie od dołu

(2) Jednostki maszyny

Sterowanie: Wbudowany system przemysłowy z 15-calowym ekranem dotykowym
Przekaźniki: Japan Pan lub Tyco
Przekaźniki wysokiego napięcia: Toward
Części pneumatyczne: Airtac

Zasilacz: Meanwell

Zasilanie: AC220V ±10% @60Hz, Ciśnienie powietrza: 0.4-0.6Mpa, Temperatura: 0-45°C

(3) Funkcja statystyczna

Maszyna testująca automatycznie zapisuje dane testowe każdego produktu,

i mogą być odczytywane zewnętrznie przez interfejs USB

Zawartość wyświetlacza interfejsu statystycznego:

1. Całkowita liczba przetestowanych uzwojeń.

2. Liczba kwalifikowanych produktów (wskaźnik przejścia).

3. Liczba niekwalifikowanych produktów (wskaźnik produktów niekwalifikowanych, pozycje, które nie przeszły każdego testu, mogą być zliczane osobno)

(4) Funkcje opcjonalne (wymagany dodatkowy koszt)

1. Odczyt kodu kreskowego lub kodu QR

Numer seryjny testowanego produktu może być odczytany zgodnie z formatem typu kodu kreskowego lub kodu QR określonym przez klienta, tak aby numer seryjny produktu odpowiadał danym testowym produktu jeden do jednego.

2. Urządzenie do znakowania laserowego, urządzenie do kodowania lub drukarka etykiet

Może być podłączone do sprzętu w celu skonfigurowania urządzenia do znakowania, urządzenia do kodowania lub drukarki etykiet w celu znakowania i identyfikacji kwalifikowanych lub niekwalifikowanych produktów po teście.

3. Stos niekwalifikowanych produktów NG

Służy do przechowywania niekwalifikowanych produktów NG po testach. Operator musi umieścić przetestowane niekwalifikowane produkty w wyznaczonym miejscu, zanim urządzenie będzie mogło rozpocząć kolejny test. Zapobiega to błędnemu umieszczeniu produktów.

4. Koordynacja z linią montażową

Służy do współpracy z kontrolą IO i kontrolą komunikacji zautomatyzowanej linii montażowej, ułatwiając niezależną integrację w celu spełnienia potrzeb ogólnej produkcji zautomatyzowanej.

5. Funkcja bazy danych

Po połączeniu w sieć dane testowe mogą być automatycznie przesyłane na serwer i zapisywane w formacie EXCEL. Zintegrowany system skanowania kodów dwuwymiarowych, tj. skanowanie kodu dwuwymiarowego na silniku przed rozpoczęciem testu silnika. Kod dwuwymiarowy odpowiada danym testowym silnika jeden do jednego dla łatwego śledzenia

(5) Zalety maszyny

a. Wszystkie pozycje testowe są automatycznie oceniane przez urządzenie, co eliminuje wady

tradycyjnych metod testowania, które są ustalane ręcznie przez produkt.

b. Szybkie i dokładne określanie wad w procesie produkcji uzwojenia, montażu i zgrzewania

silnika, oraz wskazanie lokalizacji usterki, co ułatwia operatorowi naprawę

wadliwego produktu.
c. Napięcie testu wysokiego napięcia urządzenia jest automatycznie regulowane i generowane,

stabilne i wygodne.
