Sprzęt do badań okrągłości komutatora starterowego silnika elektrycznego dla silnika prądu stałego szczotkowanego

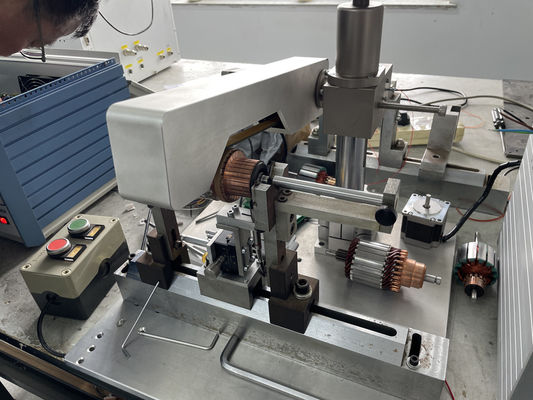

Urządzenie do testowania okrągłości komutatora wirnika do silników prądu stałego szczotkowych WIND-RM-10

(1) Cel testowania okrągłości komutatora

Jeśli komutator nie jest okrągły, zwiększa to prawdopodobieństwo zwiększonego zużycia szczotek w silniku prądu stałego szczotkowym

wirniku, a także zwiększa iskrzenie i łukowanie komutatora, niszcząc tym samym

powierzchnię komutatora. Dobra okrągłość komutatora jest bardzo ważna dla wydajności wirnika.

(2) Cechy

1. Do pomiaru okrągłości zastosowano precyzyjny czujnik LVDT, łączący analogowe i

    cyfrowe metody filtrowania w celu uzyskania wysokiej stabilności i szybkiego dostępu do sygnału czujnika, aby zapewnić

    wysoką precyzję sygnału czujnika.

2. Silnik krokowy jest używany jako źródło napędu pomiaru, w połączeniu z silnikiem napędzanym wysokim podziałem

    i szybkim impulsem, zapewniając płynne, ciągłe działanie silnika i równomierne rozmieszczenie punktów pomiarowych.

    równomierne rozmieszczenie.

3. Unikalny algorytm rozpoznawania danych szczelin komutatora, zapewniający, że wyniki pomiarów

    danych nie obejmują danych szczelin i krawędzi szczelin, aby zagwarantować autentyczność

    wyników pomiaru.

4. Podczas pomiaru na listwie komutatora wykonuje się również wykrywanie jakości okrągłości powierzchni do

    osi środkowej w tym samym czasie, aby znaleźć dokładniejszy wirnik.

(3) Dane techniczne

(4) Przewagi konkurencyjne

1. Jakość toczenia powierzchni komutatora jest jednym z ważnych czynników wpływających na wydajność

    wirnika, terminowe sprawdzanie jakości toczenia komutatora może stanowić skuteczne narzędzie kontroli

    jakości toczenia.

2. Tester okrągłości wirnika WIND-RM-10 może szybko i

    dokładnie wykrywać okrągłość komutatora wirnika, jest to szybki i bezpośredni sposób na poznanie stanu produkcji wirnika, może kontrolować

    jakość produktu w odpowiednim czasie, kontrolować proces produkcji i zapewniać jakość produkcji wirnika.

3. Wysoka precyzja, brak rdzy, odporność na rdzę, kwasy i zasady, brak magnetyzacji, brak deformacji, dobra odporność na zużycie,

    marmur jest używany jako platforma do umieszczania, a siedzenie V jest umieszczone na platformie marmurowej, a dokładność umieszczania

    siedzenia V jest zwiększona. Komponenty (i części napędowe korbowodu) napędzają wirnik

   (i części napędowe korbowodu) za pomocą dwóch par mechanizmu dźwigniowego zsynchronizowanego

    zaciskania wirnika zapewnia płynny obrót wirnika, zapewniając dokładność testu.

   Podsumowując, model użytkowy poprawia stopień automatyzacji testera okrągłości wirnika w istniejącej technologii,

    zwiększa wydajność produkcji, oszczędza siłę roboczą

    i poprawia dokładność testowania testera okrągłości.
