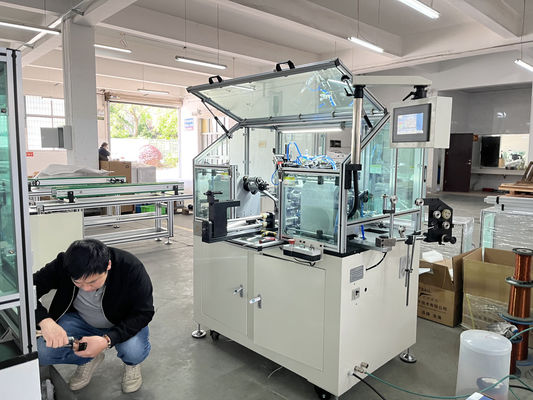

Maszyna do wywijania armatury do silnika urządzeń gospodarstwa domowego

Całkowicie automatyczna maszyna nawijania armatury, nawijacz wiertniczy z elektronicznym napięciem

Wyniki badań

/Szczytnik.Wyrób ten jest sterowany elektronicznie.

Najczęściej stosowane w wyciągaczach jest napinacz proszku magnetycznego, który ma niewielki zakres zastosowań.

Jednym z nich jest napinacz histerezy, który ma szeroki zakres zastosowań.

Wind Autotion używa napinaczy histerezy.

Zdjęcie pokazuje, że maksymalny moment obrotowy wynosi 5 KG, a maksymalne napięcie 24 V.

Zastosowanie:

Węgle armatury komutatora typu śluzowego

WIND-ST-TD2B w pełni automatyczna rotacyjna wiązka jest podwójną wiązką wiązka specjalnie

przeznaczony do produkcji rotora komutatora typu slot, który nadaje się do szybkiego uzwojenia średniej

Maszyna przyjmuje mechanizm automatycznego obcinania i wprowadzenie pomocniczego drutu

Wykorzystuje się go w szerokim zakresie do wytwarzania

Przystosowana średnica zawijania 0,25 mm~1,2 mm. szeroko stosowana w cienkiej

wirówka rotora szczelin i wielodymetr szczelin typu komutator rotora, który jest odpowiedni do automatycznego

wywijanie dziwnych i parzystych numerów szczelin.

Zalety konkurencyjne:

1. W przypadku armatury z cienkim drutem miedzianym,

Maszyna miała dobrą informację zwrotną owijania AWG30 ((0,25mm) miedzianą armaturę o średnicy drutu

2W przypadku armatury z grubym drutem, maszyna WIND-ST-TD2B może obsługiwać armaturę AWG16 (1,35 mm)

3.Nie ma potrzeby pracy ze specjalnym wyznaczonym komutatorem

4. 98% wskaźnik wydajności powyżej gwarantowany, gdy jakość komutatorów jest dobra

5Do tej pory jest to najlepsza maszyna w Chinach do zawijania armatury typu otworu.

Parametry:

Zasilanie: 220V, 50HZ

Silnik: serwo silnik Mitsubshi 1000W

Arrying Mitsubshi 400W serwomotor

Indeksowanie silnika serwomocyny Mitsubshi 400W

Średnica drutu:0.45mm~1.25mm

Jednostka OD: 70~250 mm

Węzeł: 0~1500 obr./min.

Skręty nr 0-999

Ciśnienie powietrza: 0,5-0,7Mpa

Pneumatyczne: Airtac

Wskazówki dotyczące stosowania:

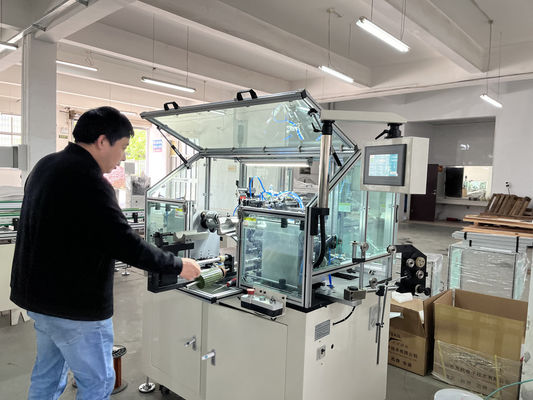

Ręcznie włączyć armaturę i naciśnij przycisk "Start", maszyna wykona zaciskanie, haczyk, uzwojenie, indeksowanie

automatycznie i wielokrotnie, aż do całkowitego owinięcia jednej armatury.

Maszyna do uzwojenia WIND-ST-TD2B wykonuje uzwojenie armatury przy użyciu przełącznika typu "riser".

Ma podwójny lotnik do wykonania owijania i z automatycznego cięcia drutu, struktury mocowania, wspierania drutu

wprowadzenie sposobu na zwiększenie prędkości uzwojenia.

Pytania i odpowiedzi:

Zapytaj:

Chciałbym zrozumieć, w jaki sposób twój projekt maszyny do zawijania może

przezwyciężyć problem tradycyjnej maszyny owijania, która została zaprojektowana dla silnika dwupołowego.

Zwojowa cewka w laminacji 4 biegunów ma mniejszy kąt niż laminacja 2 biegunów przez laminację

Dlatego maszyna wiążąca 4 bieguny używa mniejszej głowicy kierowniczej drutu kątowego do kierowania drutem magnetycznym do

Więc, drut będzie siedzieć na boku szczeliny zamiast siedząc na

W przypadku laminacji z 2 biegunami, głowa kierownicza jest szersza, a przewód może być kierowany do przesuwania

w dół szczeliny.

Jeśli używasz maszyny wywijania typu flier na armaturze 4 bieguna lub 8 bieguna, czy masz jakąkolwiek metodę do kierowania

Najpierw przewód do dolnej części szczeliny, a potem do otworu szczeliny - uporządkowany i czysty.

Odpowiedź:

Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
