Jak wyprodukować armaturę 4Plole z wiertarką

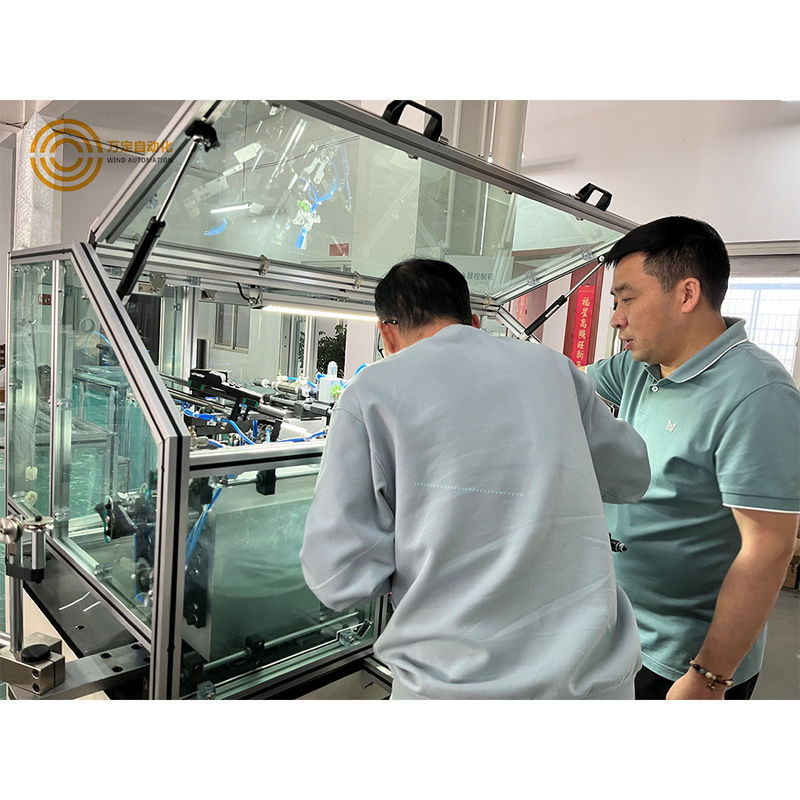

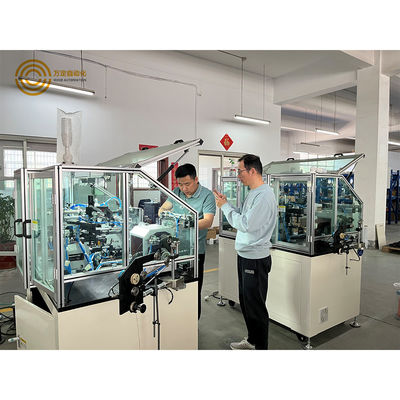

W pełni automatyczna maszyna do nawijania uzwojeń wirnika z elektronicznym napinaczem

WIND-ST-TD2B

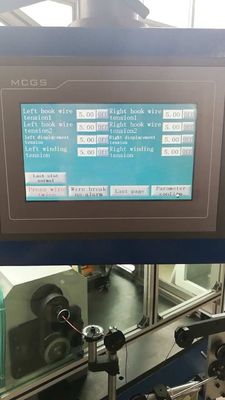

Napinaczużywany w tej nawijarce uzwojeń jest sterowany elektronicznie.

Większość napinaczy używanych w nawijarkach, jeden to napinacz proszkowy magnetyczny, który ma mały zakres zastosowań.

Jeden to napinacz histeretyczny, który ma szeroki zakres zastosowań.

Wind Autotion używa napinaczy histeretycznych.

Zdjęcie pokazuje, że maksymalny moment obrotowy wynosi 5 KG, a maksymalne napięcie 24V.

Zastosowanie:

Nawijanie uzwojeń wirnika z komutatorem szczelinowym

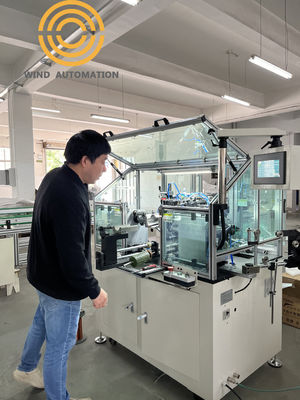

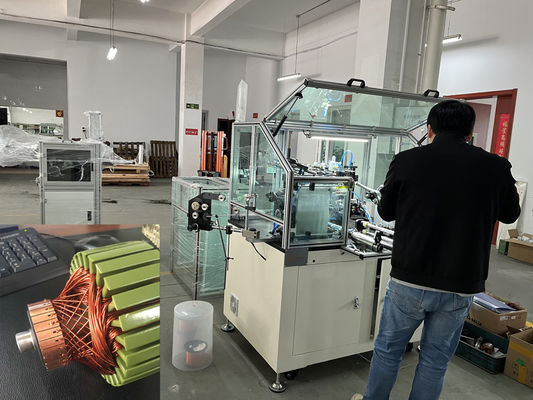

W pełni automatyczna nawijarka wirników WIND-ST-TD2B to dwuskrzydłowa nawijarka specjalnie

zaprojektowana do produkcji wirników z komutatorem szczelinowym, która nadaje się do szybkiego nawijania średnich

i grubych wirników. Maszyna przyjmuje automatyczny mechanizm przycinania i pomocniczą metodę wprowadzania drutu

co znacznie poprawia prędkość nawijania wirnika rowkowanego. Maszyna ta jest szeroko stosowana do

nawijania wirników silników prądu stałego i szeregowych. Odpowiednia średnica nawijania 0,25 mm ~ 1,2 mm. Szeroko stosowana w cienkim

drutach w rowkach wirnika i wirnikach z komutatorem szczelinowym o dużej średnicy, które nadają się do automatycznego

nawijania rowków o nieparzystej i parzystej liczbie szczelin.

Przewagi konkurencyjne:

1. Dla uzwojeń z cienkim drutem miedzianym,

  Maszyna miała dobrą informację zwrotną o nawijaniu drutu miedzianego AWG30 (0,25 mm)

2. Dla uzwojeń z grubym drutem, maszyna WIND-ST-TD2B może obsługiwać uzwojenia AWG16 (1,35 mm)

3. Nie ma potrzeby pracy ze specjalną, dedykowaną maszyną do szczelinowania komutatora

4. Współczynnik wydajności 98% lub więcej zapewniony, gdy jakość komutatora szczelinowego jest dobra

5. Do tej pory jest to najlepsza maszyna w Chinach do nawijania uzwojeń wirnika szczelinowego

Parametry:

Zasilanie: 220V, 50Hz

Silnik: Mitsubshi 1000W serwo silnik do nawijania

Mitsubshi 400W serwo silnik do układania

Mitsubshi 400W serwo silnik do indeksowania

Średnica drutu: 0,45 mm ~ 1,25 mm

Jednostka OD: 70 ~ 250 mm

Wrzeciono: 0 ~ 1500 obr./min

Liczba zwojów: 0-999

Ciśnienie powietrza: 0,5-0,7 MPa

Pneumatyka: Airtac

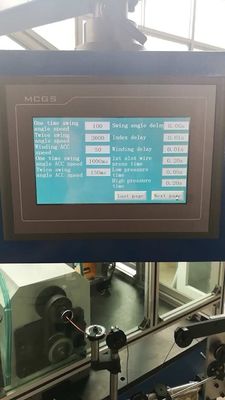

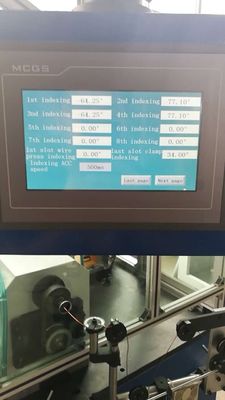

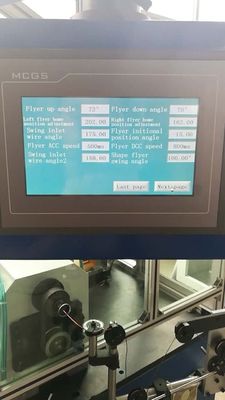

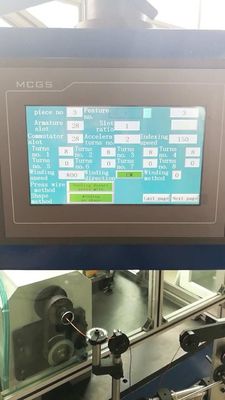

Instrukcja użytkowania:

Ręcznie umieść wirnik i naciśnij przycisk 'Start', maszyna będzie automatycznie i wielokrotnie wykonywać zaciskanie, zaczepianie, nawijanie, indeksowanie, aż jeden wirnik zostanie w pełni nawinięty.

Nawijarka WIND-ST-TD2B służy do nawijania wirników z komutatorem typu podnośnikowego.

Posiada podwójne skrzydło do nawijania oraz automatyczne cięcie drutu, strukturę zaciskową, pomocniczy sposób wprowadzania drutu, aby zwiększyć prędkość nawijania.

Pozycja

Nazwa

Czy to są nawijarki typu skrzydłowego? Chciałbym zrozumieć, w jaki sposób konstrukcja Państwa nawijarki może

pokonać problem tradycyjnych nawijarek, które zostały zaprojektowane dla silników 2-biegunowych.

Cewka nawijana w 4-biegunowej laminacji ma mniejszy kąt niż 2-biegunowa laminacja w poprzek szczeliny

laminacji. Dlatego nawijarka 4-biegunowa używa głowicy prowadzącej drut o mniejszym kącie, aby prowadzić drut magnetyczny do

wślizgnięcia się do szczeliny 4-biegunowej laminacji. W związku z tym drut będzie spoczywał na boku szczeliny, zamiast na

dnie szczeliny. W przypadku 2-biegunowej laminacji głowica prowadząca jest szersza, a drut może być prowadzony do dna

szczeliny.

Jeśli używasz nawijarki typu skrzydłowego na wirniku 4-biegunowym lub 8-biegunowym, czy masz jakiś sposób, aby najpierw poprowadzić

drut do dna szczeliny, a następnie podnieść go do otworu szczeliny - schludnie i porządnie.

Odpowiedź:

Państwa obawa dotyczy współczynnika wypełnienia szczeliny dla 4-biegunów,

Tak,
