Jak ocenić 20 gniazd ogrzewania silnika

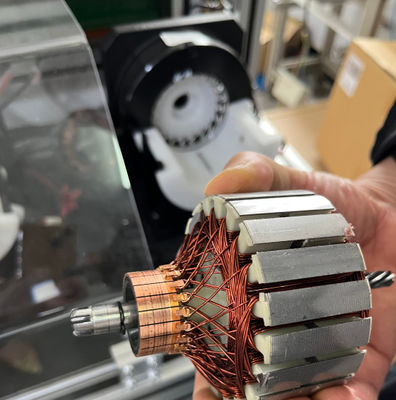

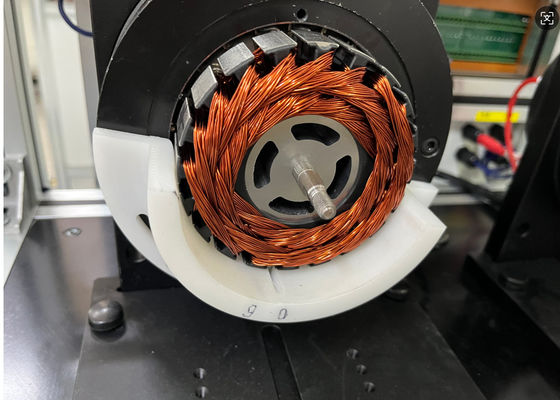

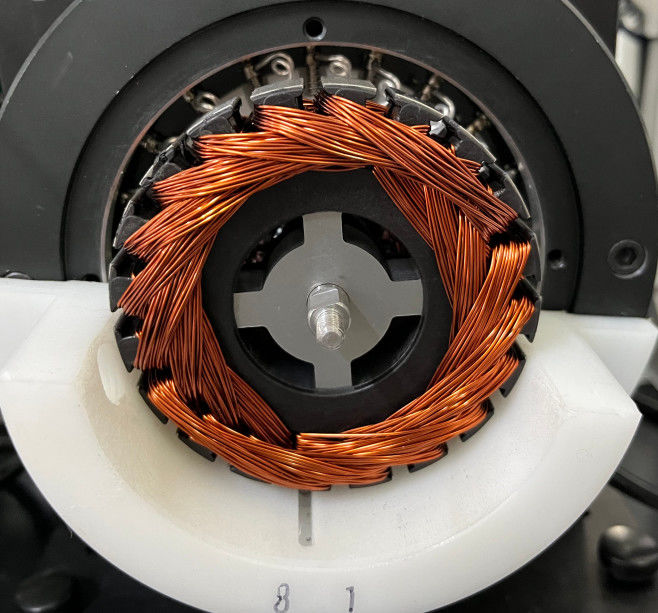

Jak ocenić uzwojenie wirnika silnika z 20 szczelinami

W czterech aspektach

1. Rezystancja międzyżłobkowa, 0,01 mΩ~10 mΩ (wyświetlacz poza zakresem OVER)

Pomiar czteropunktowy zapewnia dokładność

2. Rezystancja zgrzewania, 0,001 mΩ-10 mΩ (wyświetlacz poza zakresem OVER)

Pomiar sześciopunktowy zapewnia dokładność

3. Rezystancja krzyżowa 0,01 mΩ-10 mΩ

Pomiar czteropunktowy zapewnia dokładność

4. Przepięcie 100-1000V (100V/czas)

Szczyt impulsu: 0,5 us, Częstotliwość 1~40MHz

Standardowa fala jest zapisana, fala OK jest zielona, fala NG jest czerwona

5. Rezystancja izolacji DC 500V

Czas testu: 1~10s (0,1s/czas)

Zakres: 1~500MΩ

Dokładność: ≤±5%

6. Wytrzymałość dielektryczna AC 100-1000V

Czas testu: 1~10s (0,1s/czas)

Kolektory wirnika ≤ 36 segmentów

Czas cyklu panelu testowego: 8~9s (według 33 segmentów)

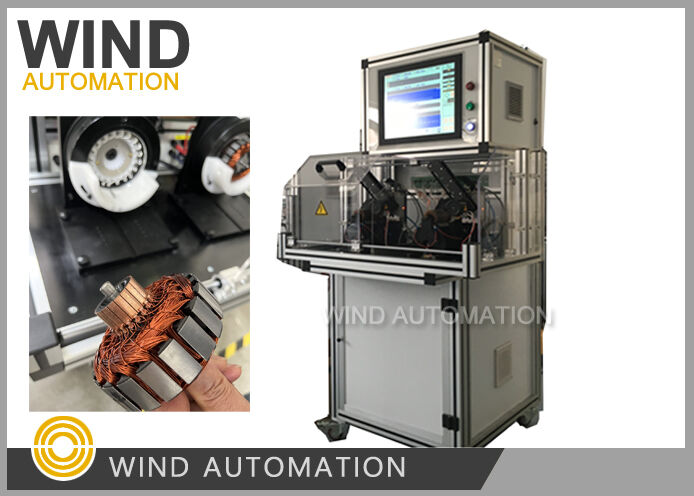

Pytanie producenta silników i odpowiedź Wind Automation

Producent silników K z Turcji

Podczas pomiarów rezystancji zgrzewania na komutatorze z 20 segmentami, zazwyczaj uzyskuję wartości między 0,02 mΩ a 0,04 mΩ. Jednakże, okazjonalnie napotykam wartości około 0,3 mΩ na niektórych segmentach komutatora.

Czy mogliby Państwo doradzić, jaka powinna być maksymalna dopuszczalna rezystancja zgrzewania w takich przypadkach? Na przykład, czy ustawienie maksymalnego limitu 0,1 mΩ byłoby odpowiednie?

Jak możemy obliczyć lub zdefiniować odpowiedni próg dla tego parametru?
