20, 28,35,42, 57 serii Stepping Motor Stator Winding Machine With Four Needles BLDC Winder
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| Po wyprzedażach: | Inżynierowie dostępni do obsługi maszyn za granicą |

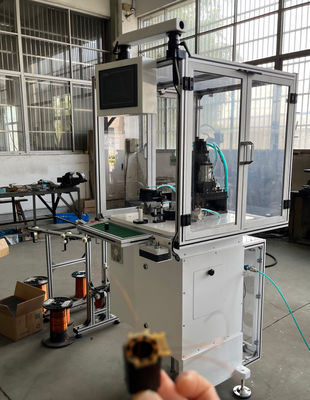

20, 28,35,42Maszyna do zawijania statoru z czterema igłami BLDC
Zastosowanie:
Maszyna do wywijania igły z silnikiem stopniowym WIND-1B-TSM może wywijanie 2 gniazdek raz,
pokrywające 6 słupów, 8 słupów, 9 słupów, 10 słupów, 12 słupów, 14 słupów, 18 słupów
Zalety:
Szybki i elastyczny, zwojowanie igły statora silnika krokówkowego z dwoma szczelinami za każdym razem
2 Wylotowanie dyszek działa jako dwustronny winder statorowy BLDC i stabilny niż 2-stacja windera
Parametry:
Średnica drutu: 0,08 ~ 0,8 mm
Identyfikator statora:15mm~65mm
Wysokość stosu: 7-100 mm
Zwrot nr 0-9999
Opcja działania: krok/automatyczny
Stator: 6 biegunów, 8 biegunów, 9 biegunów, 10 biegunów, 12 biegunów, 14 biegunów, 18 biegunów (na zamówienie)
Ciśnienie powietrza:00,5-0,7 MPa
Moc: 1 kW, pojedyncza faza, AC220V 50/60Hz
Waga: około 450 kg Rozmiar: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
Konfiguracja:
Mitsubishi PLC
Wbudowany ekran dotykowy interfejsu człowiek-maszyna
Silnik stopniowy o dużej mocy
Cylinder z napędem powietrznym
|
Charakterystyka statorowej wiązki typu 1:
|
Potwierdzenie: tak/nie.
|
||
| 1 | Średnica rury statorowej | 70 mm | Tak, tak. |
| 2 | Szerokość rur statorowej | 15 mm | Tak, tak. |
| 3 | Liczba osi | 4 minimalnie | Nie |
| 4 | Tolerancja współrzędnych linii | ±0,01 mm | Tak, tak. |
| 5 | Tolerancja współrzędnych kątowych | ±0,5 minuty kątowej | Tak, tak. |
| 6 | Odchylenie wału | minimum 100 mm | Tak, tak. |
| 7 | Prędkość obwijania | 10 60 wiatrów prm | Tak, 350 do 400 obrotów na minutę |
| 8 | Maksymalna średnica zewnętrzna statora | 63 mm | Tak, tak. |
| 9 | Stator Wewnętrzna średnica | bez ograniczeń | > 15 mm |
| 10 | Maksymalna długość statora z przednimi częściami | 80 mm minimum | Tak, tak. |
| 11 | Minimalna długość statora z przednimi częściami | 15 mm | Tak, tak. |
| 12 | Sztaty statorowe | bez ograniczeń | Nie, nie.6,8,9,10,12,14,18slotów |
| 13 | Minimalna szerokość szczeliny | 00,8 mm | Tak, tak. |
| 14 | Średnica drutu roboczego | 0,063 0,315 mm (bliźniacze) | Tak, tak. |
| 15 | Liczba wrotów | 2 | Nie, 2 dysze, 1 wrot |
| 16 | Liczba napinaczy | 2 | Tak, tak. |
| 17 | Tryb sterowania | Laptop z oprogramowaniem | NO,PLC i HMI |
| 18 | Zasilanie | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5 kW |
Pytanie i odpowiedź:
1.Jaki rodzaj uzwojenia igły statora wybierzemy dla naszego statora?
The stator igła wiązania maszyny WIND-1B-TSM jest bardzo odpowiedni do wiązania silnika stopniowego z
8 biegunów
Maszyna automatyczne wywijanie, indeksowanie i cięcie bez ustawiania dla szybkości wypełniania szczelin nie wysoki stator
Maszyna do zawijania WIND-1B-TSM z automatycznym urządzeniem indeksowania bez zawijania i kąt
Urządzenie swingowe jest bardzo odpowiednie do zawijania dużych i małych drutów, podnoszenia lub lekkich statorów silnika BLDC
2.Jak trenowanie obsługi statora?
W przypadku szkolenia maszyn, zazwyczaj wysyłasz jednego inżyniera do naszego zakładu, aby sprawdził przed dostawą.
WIND-1B-TSM nie jest skomplikowaną maszyną, jeśli twój inżynier ma doświadczenie, to nie musisz
Chodźmy, zrobimy ci kilka filmów, które operują.
3.Czy maszynka od ciebie jest włączona i wprowadzona do pracy?
Tak, maszyna jest włączana z boku maszyny do zasilania maszyny i
Początek, przycisk awaryjny, automatyczny/krok do uruchomienia maszyny
4.Nie mam statora, po co ci stator?

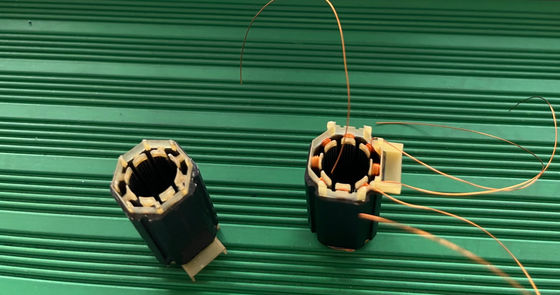

Stator rany może pokazać Shanghai Wind Automation
schemat zawijania obejmujący drogę zawijania, drut mostkowy, drut końcowy,
Jeśli nie masz stator rany, proszę podać rysunek uzwojenia
Następujące próbki i rysunki są potrzebne do produkcji i uruchomienia maszyny:
1- Stator 5 sztuk bez owijania z osłoną izolacyjną lub papierem izolacyjnym
2Stator ranny 1 sztuk
3. Włókno miedziane 1 rolka wystarczy do owijania 10 statorów
4Rysunek laminacji statora i rysunek nawijania
Silniki stopniowe dzielą pełne obrócenie wirnika na kilka równoważnych kroków, oferując możliwość
Znane również jako silniki stopniowe.
Te bezszczotkowe silniki prądu stałego zapewniają szybkie, precyzyjne pozycjonowanie i wyjątkowy moment obrotowy.
Technologia stopniowa umożliwia stosowanie sterownika otwartej pętli
Zmniejszając całkowite koszty w porównaniu z serwomotorem, jest wydajny, bezpędzelny, konserwacyjny,
Wolne silniki stopniowe zapewniają precyzyjne, niezwykle ekonomiczne sterowanie ruchem.
Wy produkujecie silnik krokówkowy, Wind Automation dostarcza maszyny do produkcji silników.
Proszę kliknąć poniższe zdjęcie, aby obejrzeć film
