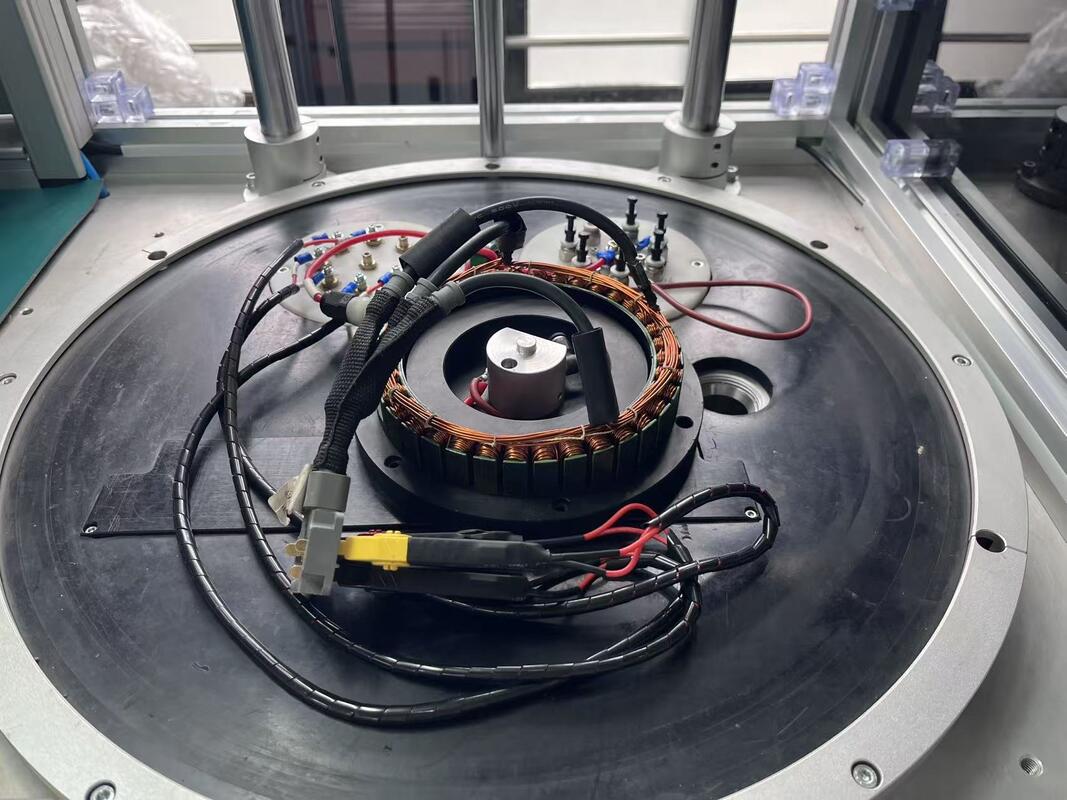

Jak oceniać stator drona w środowisku próżni

Jak ocenić jakość wykonywania testów Generator Alternator Stator Analiza Wyniki badań

Element badawczy:

W wytwarzaniu stacji generatorów badanie jest procesem kontroli jakości

wprowadzenie papieru, wiązanie fal, wprowadzenie cewki, formowanie,

wszystkie elementy badań, w tym opór prądu stałego/indukcyjność/izolacja zwrotowa/opór izolacyjny

/Izolacja międzyfazowa/Hipot międzyfazowy/Hi Pot/Rezydencja może być przeprowadzana pojedynczo lub razem.

1) Badanie oporu prądu stałego

Zakres badań:0.01W - 1000W

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±0,5 %

Metoda badania:Cztery punkty, z funkcją automatycznej korekcji temperatury otoczenia

2) Badanie indukcyjności (w tym badanie równowagi 3-fazowej)

Zakres badań: 10mH 500mH

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±2,5%

Metoda badania:Cztery punkty

3)Zwracaj izolację

Wysokie napięcie impulsowe: 100V-3000V (100V / krok)

Szczyt pulsu: 0,5 ms

Częstotliwość pobierania próbek: 1-40 MHZ

Pętla testowa: 6 pętli (skalowalna)

Tolerancja: ±2,5%

Metoda oceny: ocena różnicy powierzchni (wrażliwa na indukcję i straty energii)

Standardowa forma fali jest biała, OK forma fali jest zielona, NG forma fali jest czerwona

4)Oporność izolacyjna

napięcie: DC500V /1000V

Czas badania: 1-10 s (regulowalny)

Zakres oceny:1-1000 MW

Tolerancja: ±2,5%

5)Izolacja międzyfazowa

napięcie: DC500V /1000V

Czas badania: 1-10 s (regulowalny)

Zakres oceny:1-1000 MW

Tolerancja: ±2,5%

6) Hipotema międzyfazowa

napięcie:AC100-3000V (100V/krok)

Czas badania: 1-10 s (regulowalny)

Zakres oceny:0.1 mA -- 20 mA

Tolerancja: ±2,5%

7)Hipot (z wykrywaniem łuku)

napięcie:AC100-3000V (100V/krok)

Czas badania: 1-10 s (regulowalny)

Zakres oceny:0.1 mA -- 20 mA

Tolerancja: ±2,5%

8)Równowaga oporu

Metoda badania: pobieranie próbek rezystancji prądu stałego

Czas badania:0.1s

Metoda oceny:metoda procentowa przyjęta do oceny różnicy oporu prądu stałego między uzwojami.

2- Czas na próbę.

3- Wideo testowe.
