WIND-ST-TD2B

Zastosowanie:

Uzwojenie wirnika z komutatorem szczelinowym

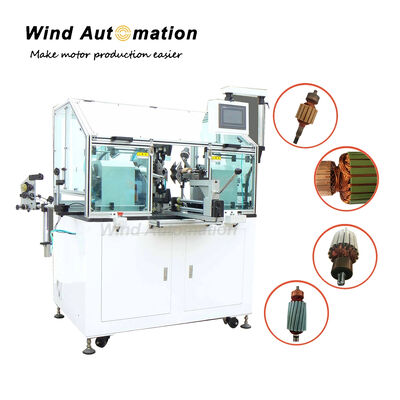

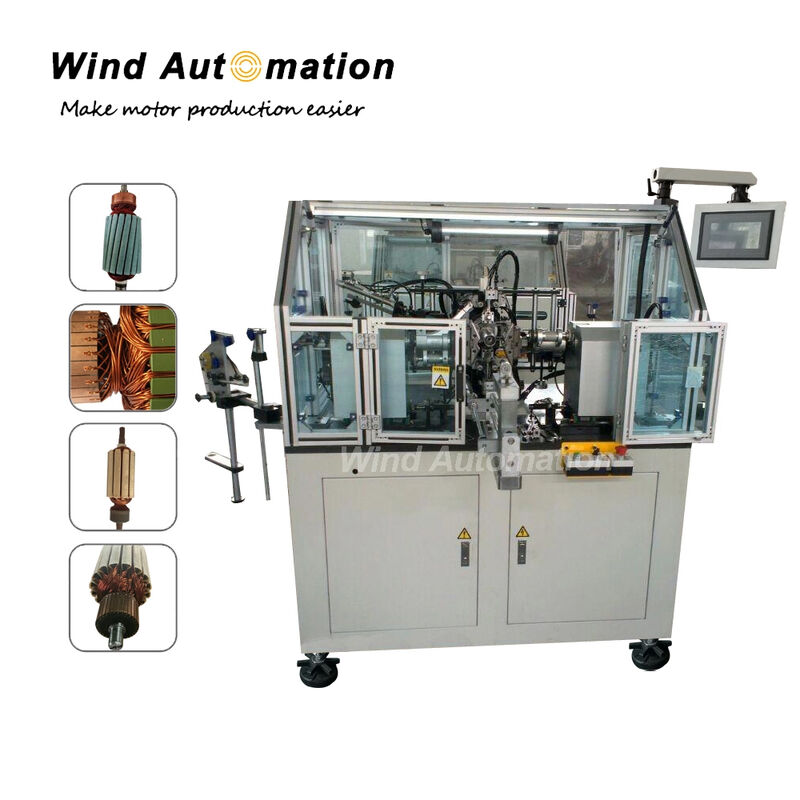

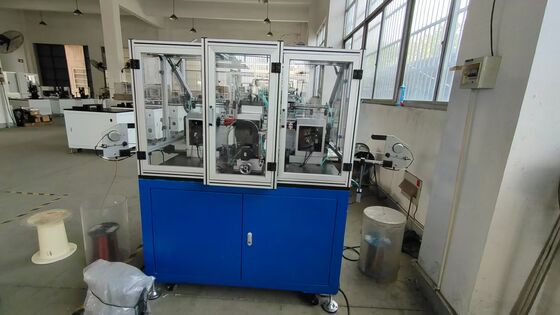

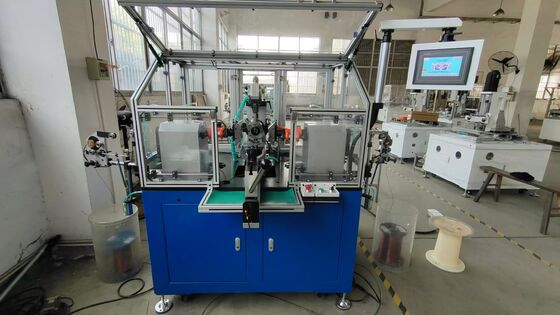

Pełnoautomatyczna maszyna do nawijania wirników WIND-ST-TD2B to podwójny nawijak specjalnie

zaprojektowany do produkcji wirników z komutatorem szczelinowym, który nadaje się do szybkiego nawijania średnich

i grubych wirników. Maszyna przyjmuje automatyczny mechanizm przycinania i pomocnicze wkładanie drutu

metodę, która znacznie poprawia prędkość nawijania wirnika szczelinowego. Maszyna ta jest szeroko stosowana do

nawijania wirników silników prądu stałego i szeregowych. Odpowiednia średnica nawijania 0,25 mm ~ 1,2 mm. Szeroko stosowana w cienkich

wirnikach z rowkami na cienki drut i wirnikach z komutatorem szczelinowym o dużej średnicy, które nadają się do automatycznego

nawijania rowków o nieparzystej i parzystej liczbie szczelin.

Przewagi konkurencyjne:

1. Dla wirników z cienkim drutem miedzianym,

  Maszyna miała dobre opinie dotyczące nawijania drutu miedzianego AWG30 (0,25 mm)

2. Dla wirników z grubym drutem, maszyna WIND-ST-TD2B może obsługiwać wirniki AWG16 (1,35 mm)

3. Nie ma potrzeby pracy ze specjalną maszyną do szczelinowania komutatorów

4. Gwarantowany wskaźnik wydajności powyżej 98%, gdy jakość komutatora szczelinowego jest dobra

5. Do tej pory jest to najlepsza maszyna w Chinach do nawijania wirników szczelinowych

6. Napinacz używany w tym nawijaku wirnika jest sterowany elektronicznie.

Większość napinaczy używanych w nawijakach, jeden to napinacz proszkowy magnetyczny, który ma mały zakres zastosowań.

Jeden to napinacz histeretyczny, który ma szeroki zakres zastosowań.

Wind Autotion używa napinaczy histeretycznych.

Zdjęcie pokazuje, że maksymalny moment obrotowy wynosi 5 kg, a maksymalne napięcie 24 V.

Parametry:

Zasilanie: 220V, 50Hz

Silnik: Serwomotor Mitsubshi 1000W do nawijania

Serwomotor Mitsubshi 400W do układania

Serwomotor Mitsubshi 400W do indeksowania

Średnica drutu: 0,45 mm ~ 1,25 mm

Średnica zewnętrzna jednostki: 70 ~ 250 mm

Wrzeciono: 0 ~ 1500 obr./min

Liczba zwojów: 0-999

Ciśnienie powietrza: 0,5-0,7 MPa

Pneumatyka: Airtac

Instrukcja użytkowania:

Ręcznie umieść wirnik i naciśnij przycisk 'Start', maszyna będzie automatycznie i wielokrotnie wykonywać zaciskanie, zaczepianie, nawijanie, indeksowanie, aż jeden wirnik zostanie w pełni nawinięty.

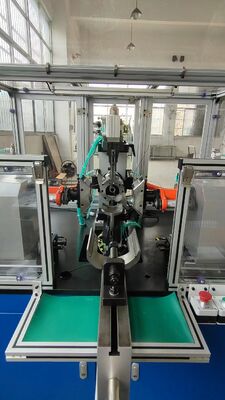

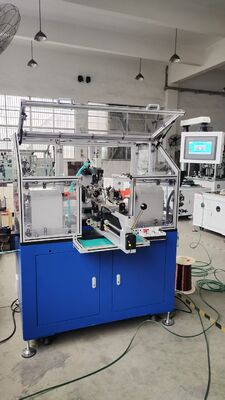

Maszyna nawijająca WIND-ST-TD2B służy do nawijania wirników z komutatorem typu podnośnikowego.

Posiada podwójny nawijak do nawijania oraz automatyczne cięcie drutu, strukturę zaciskową, pomocnicze wkładanie drutu

w celu zwiększenia prędkości nawijania.

Pozycja

Pytanie:

Czy są to maszyny nawijające typu nawijak? Chciałbym zrozumieć, w jaki sposób konstrukcja Państwa maszyny nawijającej może

pokonać problem tradycyjnych maszyn nawijających, które zostały zaprojektowane dla silników 2-biegunowych.

Cewka nawijająca w 4-biegunowej laminacji ma mniejszy kąt niż 2-biegunowa laminacja w poprzek szczeliny

laminacji. Dlatego maszyny nawijające 4-biegunowe używają głowicy prowadzącej drut o mniejszym kącie, aby prowadzić drut magnetyczny do

wślizgnięcia się w szczelinę 4-biegunowej laminacji. W związku z tym drut będzie spoczywał na boku szczeliny, zamiast na

dnie szczeliny. W przypadku 2-biegunowej laminacji głowica prowadząca jest szersza, a drut może być prowadzony do wślizgnięcia się

na dno szczeliny.

Jeśli używasz maszyny nawijającej typu nawijak na wirniku 4-biegunowym lub 8-biegunowym, czy masz jakiś sposób na prowadzenie

drutu najpierw na dno szczeliny, a następnie do góry do otworu szczeliny - schludnie i porządnie.

Odpowiedź:

Państwa obawa dotyczy współczynnika wypełnienia szczeliny dla 4 biegunów,
