Jak poprawić doświadczenie użytkownika producenta silnika w zakresie fuzji komutatorów armaturowych

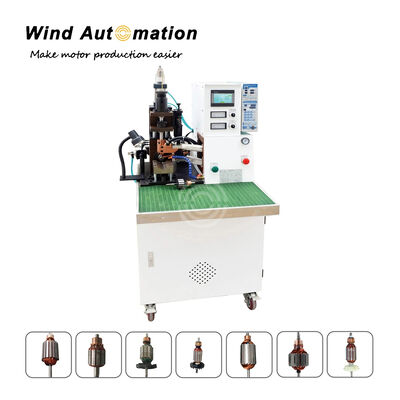

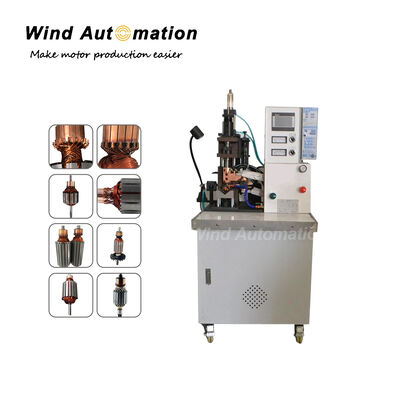

Zgrzewarka punktowa prądu stałego do uzwojeń wirnika z komutatorem, zgrzewanie na gorąco WIND-DC-CW003

(1) Zastosowanie:

Wirnik silnika PMDC z komutatorem hakowym, komutatorem typu riser

(2) Zalety:

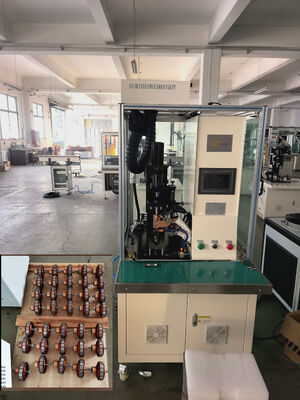

Przyjazne dla operatora urządzenie zainstalowane od roku 2026

Opinia producenta silników JC

Jedyna różnica, jaką widzę w nowym zgrzewarce, to funkcja bezpieczeństwa, która mi się podoba.

Nowa zgrzewarka nie uruchomi się, jeśli chłodnica wodna nie jest włączona, w przeciwieństwie do zgrzewarki, którą kupiliśmy w zeszłym roku, która będzie działać bez niej.

Stara zgrzewarka będzie działać do momentu alarmu wysokiej temperatury, jeśli pracownik zapomni wyłączyć chłodnicę wodną.

Kilka razy zdarzyło się, że urządzenie osiągnęło wysoką temperaturę, ponieważ pracownik zapomniał włączyć chłodnicę.

Poza tym wszystko działa płynnie. Dziękuję

Wind Automation Solution

Bardzo dziękujemy za opinię ze szczegółowymi informacjami!

Po dyskusji,

(3) Historia powstania produktu gwiazdowego:

Pierwszymi dwoma użytkownikami zgrzewarki WIND-DC-CW003 był producent silników samochodowych, który produkuje

silniki i dostarcza je do BMW, używali włoskich i angielskich importowanych zgrzewarek,

a WIND-DC-CW003 działał jako maszyna zapasowa. Po kilku miesiącach testów użytkownik stwierdził, że wynik i jakość zgrzewania

są takie same jak w importowanych zgrzewarkach i zamówił jeszcze 1 sztukę trzy lata później.

Zasilacz prądu stałego z falownikiem o wysokiej częstotliwości jest trendem w zgrzewaniu komutatorów, niektórzy dostawcy twierdzą, że używają

wysokiej częstotliwości, w rzeczywistości używają 2 kHz, podczas gdy Wind Automation może osiągnąć 15 kHz, z rzeczywistym i czystym prądem stałym

zasilacz, który zapewnia stałą jakość zgrzewania!

(4) Parametry zgrzewarki:

Średnica drutu: 0,01 ~ 1,2 mm

Średnica zewnętrzna wirnika: 20 ~ 100 mm

Wysokość rdzenia wirnika: 10 ~ 100 mm

Średnica zewnętrzna komutatora: 8 ~ 70 mm

Źródło powietrza: 5 ~ 7 KG/cm2

Moc zgrzewania: 10 ~ 30 KW

3-fazowe AC 380V 50 ~ 60 Hz

Waga: około 350 kg

Zasilacz zgrzewający: samodzielnie opracowany przez Wind Automation, wysoka częstotliwość 15 kHz, 500 ~ 5000 A

System sterowania: japoński sterownik PLC Mitsubishi

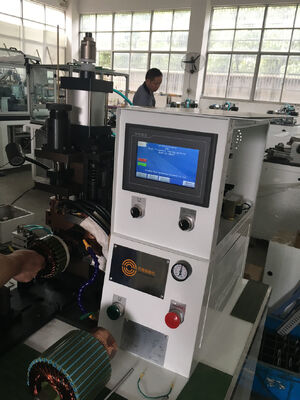

Sterowanie indeksowaniem: japoński system pozycjonowania serwo Mitsubishi, ekran dotykowy 7''

(5) Funkcja:

Zgrzewarka punktowa komutatora, zgrzewanie przewodów na gorąco, zgrzewanie cienkich lub grubych drutów, zgrzewanie falownikiem o wysokiej częstotliwości i zgrzewanie na gorąco komutatora z małymi i dużymi drutami, cienkimi i grubymi drutami, z oddzielnym urządzeniem chłodzącym (działającym jako klimatyzator)

Jak osiągnąć dobrą jakość zgrzewania, poniżej cztery czynniki, które możesz sprawdzić

1. Dostosuj prąd zgrzewania do odpowiedniego prądu

2. Właściwe ciśnienie na obszarze lutowania zgrzewanego

3. Czas zgrzewania

4. Rezystancja przewodnika, jest związana z obszarem kontaktu elektrody

Kliknij poniższy obrazek, aby obejrzeć wideo

Ta zgrzewarka punktowa DC do komutatorów wirników jest specjalistycznym urządzeniem do zgrzewania wirników silników, wykorzystującym prąd stały (DC) do zgrzewania oporowego. W porównaniu z tradycyjnymi zgrzewarkami punktowymi AC, wykorzystuje technologię falownika DC lub średniej częstotliwości, oferując zalety, takie jak szybki czas reakcji, wysoka wydajność energetyczna oraz stabilne i precyzyjne zgrzewanie. Skutecznie redukuje deformację obrabianego przedmiotu i zapewnia spójną jakość zgrzewu.

Podstawowe komponenty i zasada działania Zgrzewarka punktowa DC do wirników zazwyczaj składa się z następujących podstawowych komponentów: System zasilania: Jest to serce urządzenia. Zazwyczaj składa się z prostownika, filtra, falownika i modułu sterującego. Jego funkcją jest konwersja wejściowego prądu przemiennego na stabilny i kontrolowany prąd zgrzewania DC. * System sterowania: Odpowiedzialny za ustawianie i monitorowanie parametrów zgrzewania (takich jak prąd, czas i ciśnienie) oraz precyzyjne sterowanie procesem zgrzewania zgodnie z zaprogramowanym programem. Nowoczesne urządzenia zazwyczaj posiadają wiele trybów sterowania, w tym stały prąd, stałe napięcie i stałą moc, a także funkcje autodiagnostyki. * Siłownik zgrzewający: Obejmuje zaciski, elektrody itp., używane do mocowania obrabianego przedmiotu i wywierania nacisku zgrzewania. Zautomatyzowane urządzenia integrują również wieloosiowy system połączeń i obrotową strukturę mocowania, aby dostosować się do potrzeb zgrzewania wirników o różnych specyfikacjach. Przepływ pracy urządzenia zazwyczaj obejmuje umieszczenie wirnika do zgrzania w wyznaczonym miejscu, a urządzenie automatycznie wykonuje cały proces mocowania, pozycjonowania, obracania, zgrzewania i rozładunku.
