Jak bandażować cewkę stojana w maszynie do wiązania dla rozmiaru ramy poniżej 110, szydełkowana dzianina sznurkowa

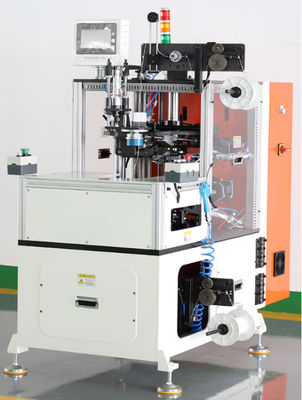

Podwójne kołnierzyki z boku Maszyna do bandażowania WIND-120-CL

1.Parametry

2.Zalety wydajności

Zęby ochronne zapewniające, aby nie uszkodzić podszewki szczeliny

1) Maszyna do wiązania opakowań z dwustronnymi cewkami składa się z części bazowej, górnej części haków, dolnej części haków,

i części zasilających drut

2) Maszyna do wiązania pasów przyjmuje sterownik ruchu Schneide do sterowania serworządem,

a interfejs człowiek-maszyna ułatwia regulację parametrów;

3) czas cyklu wiązania wiązania ≤ 1S/slot,

Ciętość drutu wiążącego spełnia wymagania klienta,

o szerokości nieprzekraczającej 2 mm,

4) Różne grubości statora można szybko regulować do produkcji w ciągu 5 minut

5) W przypadku statorów o różnych wymiarach można szybko zmienić narzędzia, z czasem około 20 minut

6) Każda część sprzętu posiada oddzielne funkcje debugowania i

wyposażone w przyciski debugowe do łatwego debugowania

6) Sekcja indeksowania jest napędzana przez serwomotory Schneide i

może być ustawiona dla gniazdka przez wiązanie gniazdka i wiązanie gniazdka

8) Węzeł napędzany jest przez serwo silnik Schneide, a prędkość może być ustawiona

9) Kąt igły jest napędzany przez serwomotor Schneide, a kąt może być swobodnie ustawiony;

10) Z automatycznym zasilaczem drutu, automatycznym cięciem drutu, urządzeniem napięcia, widoczną siłą napięcia,

i regulowane napięcie wiążące

11) Rezerwowany port sieciowy do zdalnego debugowania i dostępu do MES

12) Przyjęcie mechanizmu ochrony bezpieczeństwa, działanie w pozycji stojącej i jeden przycisk do uruchamiania

• Łatwe ładowanie i rozładunek ciężkich statorów
• Węzły z jednej strony
• Wysoki poziom jakości procesu wiązania
• Cały cykl pracy jest w pełni automatyczny z wyłączeniem ręcznego załadunku i rozładunku
• Włącza się je do linii produkcyjnej
• Nie ma potrzeby zmiany narzędzi do różnej długości stosu, wymagana jest tylko regulacja mechaniczna
• Dostępne różne sposoby wiązania, wiązanie szczeliny po szczelinie, wiązanie pomijające szczeliny lub wiązanie wymyślne

Ta maszyna do wiązania statora jest do wiązania statora, końcówka wiąże się obok siebie.

jest jednym z procesów produkcji dużych silników indukcyjnych silników AC obejmujących ramy 112, 132, 160

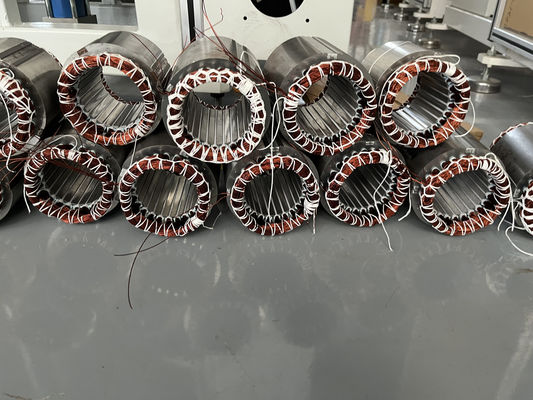

Wiązanie cewki statora jest procesem szczelnego przymocowania końcówce cewki pola statora silnika elektrycznego szwowanym przewodem,

o pojemności nieprzekraczającej 50 W.

Stator Coil Knot aplikacja maszynowa:

Łączenie jest zazwyczaj stosowane na silnikach o długiej długości życia lub wysokiej wydajności, takich jak silnik indukcyjny, gdzie koszt awarii jest wysoki.

Parametry maszyny Stator Coil Knot:

1. Wymiary statorów

Narzędzia są powiązane ze statorem OD,

Kiedy przedawkowanie statora jest takie samo, nie musisz zmieniać narzędzi,

- Maksymalna średnica zewnętrzna: 140 mm

- Maksymalna średnica wewnętrzna: 90 mm

-Długość rdzenia: 10-90 mm

- Wysokość cewki: Cam maszyny jest związana z wysokością cewki po obu stronach

2. Lęk wiążący

szeroko stosowana jest okrągła linia wiążąca,

Czy mógłbyś zrobić zdjęcie płaskiej sznurki, żebyśmy to sprawdzili?

3. Zmiana narzędzi

Tak, zmiana narzędzi i zmiany programu może być wykonana w ciągu 20 minut,

i pracownik musi regulować igły w wysokości i pozycji dla standardowej maszyny cytowane,

Jeśli chcesz dodać specjalną funkcję, maszyna będzie wykonana na miarę i będzie kosztować więcej,

Zastosowanie:

Do generatorów, pomp do głębokiej wody, izolacji trójfazowego otworu silnika

Zalety:

1.Użyj statora Wewnętrzna strona średnica do pozycjonowania, łatwe do zmiany narzędzi

2Trzy serwo silniki zapewniają łatwą regulację maszyny i płynne wiązanie,

Jeden serwo silnik sterowania stator indeksowania

Jeden serwo silnik sterować ruchem dyszy (dyszy kierować szwowany kabel)

Jeden serwo silnik sterować ruchem mechanicznym całej maszyny

3Jedna z najlepiej sprzedawanych maszyn podczas produkcji silników indukcyjnych.

Uaktualnianie każdego roku według informacji zwrotnych lokalnych użytkowników i producentów silników
